復合式排氣閥

產品概況

復合式排?閥體為圓桶狀，?于管路上的**?點有閉?的地?，來排除管內的?體來疏通管道，達到正常?作，如不裝排?閥，管內流動的液體會產?動熱引起?體，形成短路，使管道出?容量達不到設計要求。其次，管道在運轉時出現停電、停泵管道會出現負壓?會引起管道振動或破裂，排?閥就迅速把空?吸?管內，防?管道振動或破裂。
產品詳情

結構特點


       復合式排氣閥使用性能可靠,可以將管道中的大量空氣、系統運行中的少量氣體,高速排到外界空氣中。維修方便,復合式排氣閥可方便地從系統上卸下進行維護,而系統中的水不會流出,所以不必排空系統。只排氣、不排水,汽、水分離盤設計采用特殊的結構,保證排氣時絕不排水。只要系統有壓力,復合式排氣閥就會連續不斷地排氣。


執行標準


       法蘭標準：GB/T17241.6

       試驗標準：GB/T13927


性能參數


       公稱通徑：DN50~200mm
       公稱壓力：PN1.0/1.6MPa
       適用溫度：0～80℃
       適用介質：水、污水
       主要材質：球墨鑄鐵

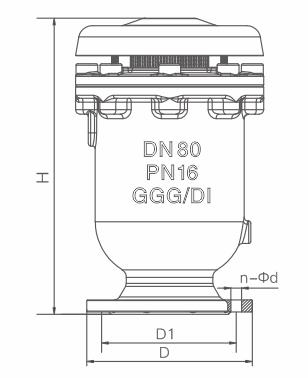

產品尺寸

DN

D

D1

H

N-Φd

PN10

PN16

PN10

PN16

PN10

PN16

50

165

165

125

125

280

4-Φ19

4-Φ19

80

200

200

160

160

365

8-Φ19

8-Φ19

100

220

220

180

180

395

8-Φ19

8-Φ19

150

285

285

240

240

485

8-Φ23

8-Φ23

200

340

340

295

295

570

8-Φ23

12-Φ23

250

395

405

350

355

655

12-Φ23

12-Φ28

300

445

460

400

410

750

12-Φ23

12-Φ28
