柱塞閥

產品概況

柱塞截止閥由于密封圈采用新型非金屬材料制成，具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，密封圈系混合材料性能好，密封可靠，經久耐用。主要適用于冶金、電業、化工、煉油、化肥、輕工、食品等行業中。
產品詳情

結構特點


      1、在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封 ，從而保證了閥門的密封性，杜絕了外泄漏；
      2、由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命；
      3、本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新品種。


執行標準


      設計與制造：GB/T12233、GB/T12235
      法蘭連接：GB/T79、GB/T9113
      試驗與檢驗：GB/T4981
      結構長度：GB/T1222


性能參數


      公稱通徑：DN15~200mm
      公稱壓力：PN1.6~10.0MPa
      適用溫度：≤425℃ ≤200℃
      主要材質：鑄鋼、不銹鋼、含鉬不銹鋼
      適用介質：水、油品、蒸汽、硝酸類 醋酸類

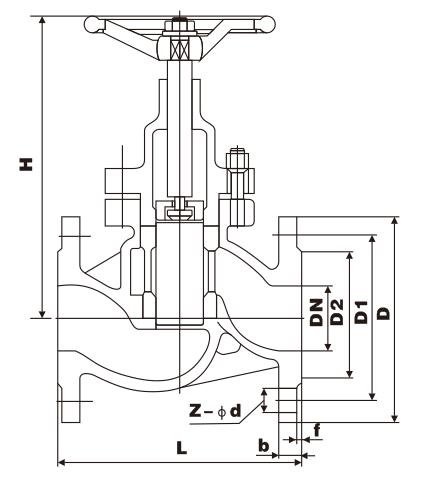

產品尺寸

公稱壓力

DN(mm)

L

H

D

Di

D2

b

f

Z-Φd

WT(kg)

1.6MPa

UJ41SM-16C
UJ41SM-16P

UJ41SM-16R

15

130

128

95

65

45

14

2

4-14

3

20

150

165

105

75

55

14

2

4-14

5

25

160

190

115

85

65

14

2

4-14

7

32

180

216

135

100

78

16

2

4-18

8

40

200

236

145

110

85

16

3

4-18

12

50

230

250

160

125

100

16

3

4-18

16

65

290

255

180

145

120

18

3

4-18

22

80

310

255

195

160

135

20

3

8-18

27

100

350

259

215

180

155

20

3

8-18

40

125

400

352

245

210

185

22

3

8-18

72

150

480

362

280

240

210

24

3

8-23

97

200

600

385

335

295

265

26

3

12-23

205

2.5-4.0MPa
UJ41SM-25\40R

UJ41SM-25\40R
UJ41SM-25\40R

15

130

133

95

65

45

16

2

4-14

4

20

150

178

105

75

55

16

2

4-14

6

25

160

180

115

85

65

16

2

4-14

7

32

180

195

135

100

78

18

2

4-18

10

40

200

220

145

110

85

18

3

4-18

13

65

290

272

180

145

120

22

3

8-18

24

80

310

275

195

160

135

22

3

8-18

33

100

350

312

230

190

160

24

3

8-23

49

125

400

365

270

220

188

28

3

8-25

87

150

480

410

300

250

218

30

3

8-25

115

200

600

450

360/375

310/320

278/282

34/38

3

12-25/30

210

6.4MPa
UJ41SM-64C

UJ41SM-64P
UJ41SM-64R

15

170

145

105

75

55

18

2

4-14

5

20

190

195

125

90

68

20

2

4-18

7

25

210

202

135

100

78

22

2

4-18

8

32

230

226

150

110

82

24

2

4-23

12

40

260

239

165

125

95

24

3

4-23

15

50

300

265

175

135

105

26

3

4-23

19

65

340

287

200

160

130

28

3

8-23

26

80

380

301

210

170

140

30

3

8-23

37

100

430

346

250

200

168

32

3

8-25

55
