電站止回閥

產品概況

電站止回閥適用于公稱壓力PN20.0～32.0Mpa，工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。
產品詳情

結構特點


      1、采用壓力自緊式密封結構，兩端支管為焊接連接。
      2、采用平面O型圈密封，閥座采用不銹鋼堆焊而成。
      3、水壓試驗時裝入堵板，水壓試驗后取出堵板，可多次進行水壓試驗。


設計規范


      設計規范:JB/T3595
      結構長度:GB/T12221GB/T 15188.1
      焊接坡口:JB/T3595
      試驗與檢驗:JB/T 3595
      壓力-溫度:JB/T 3595


性能參數


      公稱通徑：NPS 22″～NPS 28″ DN350～DN1000
      壓力范圍：PN20.0～32.0MPa
      工作溫度：≤540℃
      適用介質：水、油品、蒸汽
      主體材質：WCB,12Cr1MoV,WC6,WC9

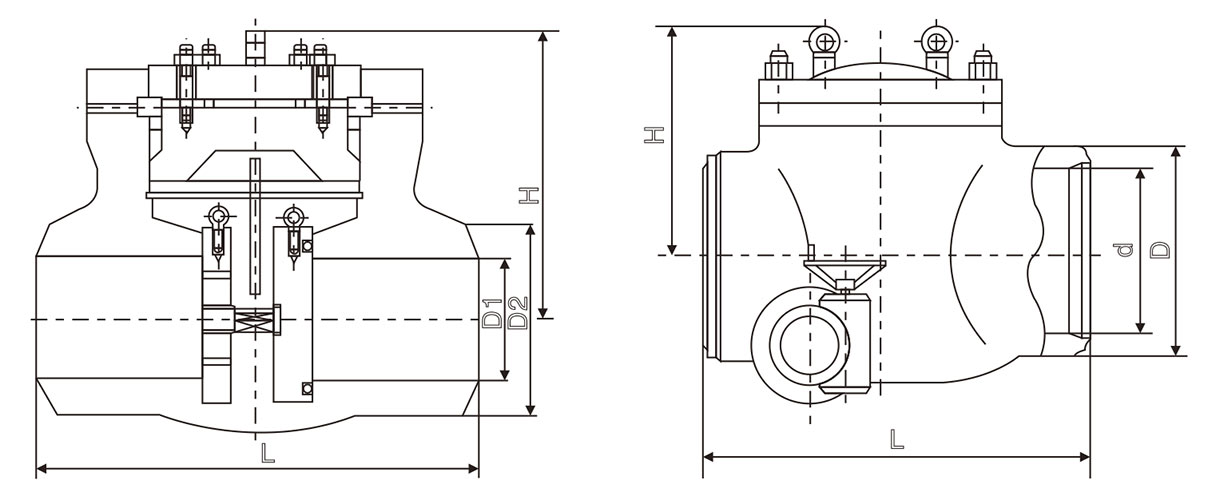

產品尺寸

DN(mm) / NPS(in) L d D H
22"SD61X-600Lb 1295 500 586 655
28"SD61X-900LbC9 1753 608 762 1012
22"SD61X-3000LbC9 1499 330 580 970
22"SD364Y-600Lb 1295 500 584 700
34"SD364Y-600Lb 1753 778 882 1044
22"SD364Y-900Lb 1455 476 570 910
28"SD364Y-900Lb 1753 608 762 1007
350SD61Y-64 900 325 410 555
400SD61H-40 950 385 465 570
450SD61Y-P5450V 1100 450 560 695
500SD61Y-P5464V 1100 460 570 705
530SD61Y-P3564 1100 515 570 734
950SD61YP5550V 1850 930 1120 1340
1000SD61Y100 1850 995 1135 1310
