消聲止回閥

產品概況

消聲止回閥適用于給排水管道，閥瓣采用進出口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝，閥瓣采用彈簧加載， 其快速關閉能有效地消除水錘，密封性能好，關閉無噪聲。它具有體積小、重量輕、流體阻力小、耐疲勞、壽命長等優點。
產品詳情

結構特點


      1、閥瓣采用“子彈頭”外形設計，閥體采用“腰鼓”外形設計，改善介質流向，降低流阻系數
      2、閥門采用短結構形式，雖然水頭損失比升降式靜音止回閥稍大些，但體積小、價格便宜
      3、結構緊湊，導向軸與導向架之間裝有非金屬潤滑套，閥瓣升降靈活，不會產生抱死現象
      4、骨架式橡膠密封圈直接鑲嵌在閥體上，避免了介質長時間對密封圈的直接沖刷，使用壽命明顯延長，堅固 耐用
      5、閥瓣啟閉行程短，可以有效的防止水錘產生
      6、適用于給排水系統，高層建筑管網，可安裝在泵的出口處，結構稍加改動，可做為吸水底閥使用，但不適 用于污水管網


執行標準


      法蘭標準：GB/T 17241.6 GB/T 9113
      試驗標準：GB/T 13927 API 598


性能參數


      公稱通徑：40~ 600mm
      公稱壓力：1.0~1.6MPa
      適用介質：水及弱腐蝕性流體
      適用溫度：0~ 80℃
      主體材質：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼

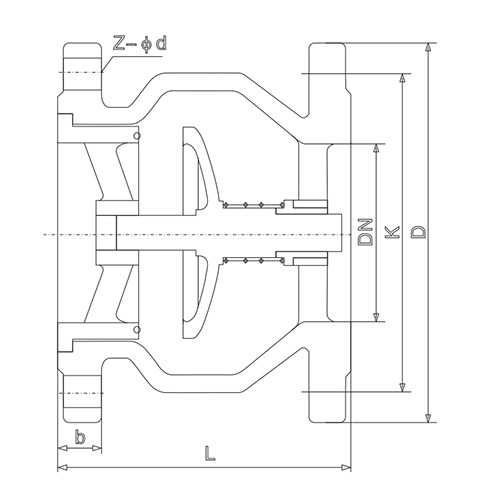

產品尺寸

DN

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

112

120

130

150

165

190

210

255

310

320

380

405

430

450

510
