結構特點
本閥為封閉式設計結構，閥體采用全封閉式外殼，操作過程管路的氣體不外泄漏， 避免了環境的污染， 具有較好的抗管道外力強度， 電液動裝置的設置在外部，以維護檢查，人員近距離操作的安全性能較高，缺點是更換膠圈較麻煩。
閥門在設計上吸收了國外盲板閥浮動閥板的優點；壓緊傳動機構采用多點同步夾緊機構，具有密封性能好、工作可靠，維護方便等特點。
執行標準
法蘭執行標準：GB/T9115-98
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224
性能參數
公稱通徑：DN400~2800mm
公稱壓力：PN0.5~2.5MPa
適用溫度：≤80℃
主體材質：碳素鋼
適用介質：煤氣、其它可燃?xì)怏w
|

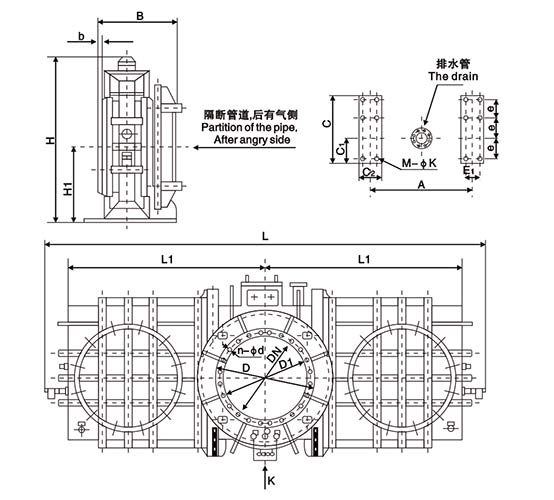

DN |
L |
D |
D1 |
b |
-φd |
L1 |
H |
H1 |
B |
A |
C |
C1 |
C2 |
e1 |
e |
M-φK |
重量 |
|||
|
PN0.05 |
PN0.10 |
PN0.15 |
PN0.25 |
|||||||||||||||||
|
400 |
2240 |
540 |
495 |
18 |
16-22 |
750 |
1060 |
320 |
800 |
500 |
950 |
350 |
300 |
250 |
220 |
8-23 |
1800 |
2050 |
||
|
450 |
2480 |
595 |
550 |
18 |
16-22 |
860 |
1260 |
380 |
800 |
500 |
950 |
350 |
300 |
250 |
220 |
8-23 |
2050 |
2080 |
||
|
500 |
2600 |
645 |
600 |
18 |
20-22 |
980 |
1580 |
450 |
800 |
500 |
950 |
350 |
300 |
250 |
220 |
8-23 |
2260 |
2500 |
||
|
600 |
2720 |
755 |
705 |
24 |
20-26 |
1100 |
1750 |
480 |
1050 |
900 |
950 |
350 |
300 |
250 |
220 |
8-23 |
2498 |
2700 |
||
|
700 |
2815 |
860 |
810 |
26 |
24-26 |
1350 |
1884 |
500 |
1070 |
950 |
950 |
350 |
300 |
250 |
220 |
8-23 |
2570 |
2770 |
||
|
800 |
3900 |
975 |
920 |
26 |
24-30 |
1545 |
1970 |
750 |
1070 |
1150 |
950 |
350 |
300 |
250 |
220 |
12-32 |
3100 |
3400 |
||
|
900 |
4400 |
1075 |
1020 |
28 |
24-30 |
2200 |
2028 |
890 |
1100 |
1150 |
950 |
350 |
300 |
250 |
220 |
12-32 |
5050 |
5550 |
||
|
1000 |
4735 |
1175 |
1120 |
30 |
28-30 |
2368 |
2230 |
960 |
100 |
1250 |
950 |
350 |
300 |
250 |
220 |
12-32 |
6745 |
7350 |
||
|
1200 |
6214 |
1375 |
1320 |
30 |
32-30 |
3105 |
2570 |
1060 |
1100 |
1450 |
950 |
300 |
300 |
250 |
220 |
12-32 |
8700 |
9500 |
||
|
1400 |
6915 |
1575 |
1520 |
30 |
36-30 |
3400 |
2850 |
1180 |
1200 |
1450 |
950 |
350 |
300 |
250 |
220 |
16-26 |
9500 |
10300 |
||
|
1600 |
7630 |
1790 |
1730 |
30 |
40-30 |
3600 |
3150 |
1350 |
1200 |
1150 |
920 |
250 |
720 |
475 |
630 |
16-26 |
12350 |
13400 |
||
|
1800 |
8068 |
1990 |
1930 |
30 |
44-30 |
3700 |
3565 |
1580 |
1600 |
1150 |
920 |
250 |
720 |
475 |
630 |
16-26 |
16534 |
17600 |
||
|
2000 |
8718 |
2190 |
2130 |
30 |
48-30 |
3855 |
3825 |
1720 |
1500 |
1924 |
1044 |
522 |
620 |
280 |
512 |
16-26 |
19395 |
20400 |
||
|
2200 |
9320 |
2405 |
2340 |
32 |
52-33 |
4285 |
4150 |
1820 |
1550 |
2030 |
1044 |
500 |
710 |
280 |
606 |
16-26 |
21850 |
23500 |
||
|
2400 |
10000 |
2605 |
2540 |
32 |
56-33 |
4615 |
4660 |
1960 |
1550 |
2130 |
1130 |
565 |
820 |
300 |
710 |
16-26 |
27000 |
29500 |
||
|
2600 |
10700 |
2805 |
2740 |
34 |
60-33 |
5100 |
5150 |
2050 |
1550 |
2130 |
1130 |
565 |
820 |
300 |
710 |
16-26 |
31000 |
34000 |
||
|
2800 |
11400 |
3030 |
2960 |
36 |
61-36 |
5050 |
4580 |
3590 |
1550 |
2380 |
1130 |
565 |
820 |
300 |
710 |
16-26 |
33000 |
36000 |
||
