偏心半球閥
產品概況
球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產系統中；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱和供氣系統中；在農田的排灌系統中；在冶金生產系統中得以廣泛地應用，是一種與生產建設、人民生活息息相關的重要機械產品。球閥密閉在各類管路系統中用于截?cái)嗷蚪油ń橘|(zhì)流，使介質按照預定的程序輸送到各個指定點。
結構特點
1、切口的球芯與金屬閥座之間具有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質；
2、具有調節并可靠定位能力，流量特性為近似百分比，可調范圍廣；
3、采用板簧加載的可動閥座結構，閥座與球芯不會產生卡阻或脫離等問題，密封可靠，使用壽命長。
執行標準
設計依據：GB/T12237、API 608
連接法蘭：JB/T79.1~79.4
結構長度：ASME B16.10
試驗與檢驗： GB/T13927、ISO 5208
性能參數
公稱通徑：DN50~500mm
公稱壓力：1.6~2.5MPa
適用溫度：≤425℃
適用介質：煤粉、煤灰、含塵、氣體
驅動方式：手動、電動、氣動

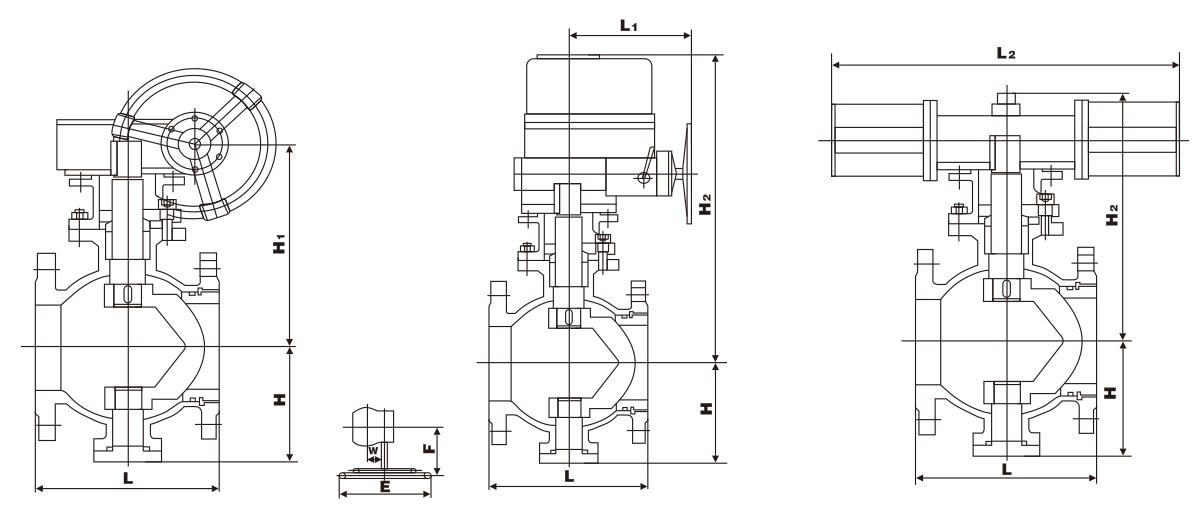

產品尺寸
|
DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
400 |
500 |
|
|
L |
124 |
145 |
165 |
194 |
210 |
229 |
243 |
297 |
338 |
520 |
600 |
|
|
H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
470 |
580 |
|
|
手動 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
670 |
840 |
|
E |
- |
- |
- |
- |
- |
- |
116 |
116 |
171 |
257 |
257 |
|
|
F |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
400 |
400 |
|
|
W |
230 |
40 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
|
|
WT(kg) |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
864 |
1600 |
|
|
電動 |
H2 |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
830 |
940 |
|
L1 |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
410 |
|
|
氣動 |
H3 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1393 |
1538 |
|
L2 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1360 |
1360 |
|
